NovaStar LED 디스플레이 디버깅 문제 해결 가이드: 23가지 일반적인 문제 및 해결 방법

NovaStar LED 제어 시스템을 사용하다 보면 설정이나 일상 작동 중에 문제가 발생하는 경우가 있습니다. Doitvision은 가장 자주 보고되는 23가지 문제를 정리하고 실용적인 해결책을 제시합니다. 이 글이 일반적인 문제점을 파악하고 해결하는 데 도움이 되기를 바랍니다. 1. 스마트 설정 중 화면이 잘못 표시됨 2. LCT Mars에 [하드웨어 없음] 표시됨

DOIT VISION 엔지니어링 팀

핵심 엔지니어 15명 · 중국 선전 최종 검토일:

2025년 6월 9일

NovaStar LED 제어 시스템을 사용할 때, 사용자는 설정이나 일상 작업 중에 가끔 문제에 직면합니다.

Doitvision은 가장 자주 보고되는 문제 23가지를 요약하고 실질적인 해결책을 제시합니다. 이 글이 여러분이 흔히 저지르는 실수를 파악하고 해결하는 데 도움이 되기를 바랍니다.

1. 스마트 설정 중 화면이 잘못 표시됩니다.

NovaStar LED 디스플레이 디버깅 문제 해결 가이드: 23가지 일반적인 문제 및 해결 방법 1

전송 카드 해상도가 그래픽 카드 출력 해상도와 일치하는지 확인하세요. 서로 다르다면 동일하게 조정하세요.
해상도가 이미 일치하는 경우 스마트 설정 마법사에 올바른 매개변수를 입력했는지 또는 올바른 수신 카드 구성 파일을 로드했는지 확인하세요.

2. [하드웨어 없음] LCT Mars 소프트웨어에 표시됨

NovaStar LED 디스플레이 디버깅 문제 해결 가이드: 23가지 일반적인 문제 및 해결 방법 2

모든 하드웨어 장치의 전원이 켜져 있는지 확인하세요.
동기식 시스템을 사용하는 경우 USB 직렬 케이블이 제대로 연결되어 있는지 확인하세요.
USB 직렬 드라이버가 올바르게 설치되었는지 확인하세요.

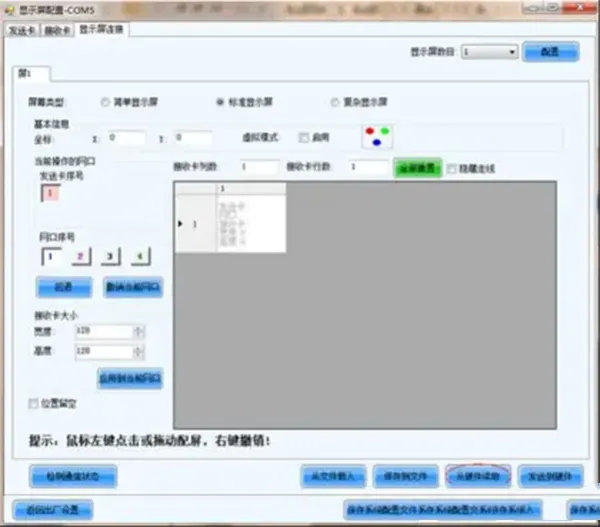

3. LCT에 [화면 정보 없음]

화면이 이전에 구성된 경우 디스플레이 연결 > 하드웨어에서 읽기로 이동한 다음 화면 연결(SCRFG) 파일을 보내고 저장합니다.
처음 구성하는 경우 디스플레이 연결 페이지에서 실제 캐비닛 레이아웃에 따라 화면 연결을 설정하세요.

4. 스마트 설정 중 각 캐비닛의 일부만 정상적으로 표시됩니다.

수신 카드의 로드 모듈 설정이 실제 캐비닛 구조와 일치하는지 확인하세요.
수신 카드의 너비와 높이(픽셀)가 캐비닛의 실제 픽셀 치수와 일치하는지 확인하세요.

5. LCT가 작동 중 [오류 알림]을 표시합니다.

NovaStar LED 디스플레이 디버깅 문제 해결 가이드: 23가지 일반적인 문제 및 해결 방법 3

PC가 인터넷에 연결되어 있는 경우, 오류 보고서 보내기를 클릭하고 NovaStar 기술 지원팀에 문의하세요.
오프라인인 경우 오류 데이터 보기를 클릭하고 데이터를 TXT 파일로 복사한 다음 기술 지원팀에 문의하세요.

6. 수신 카드 표시등 상태(동기 시스템)

(제공된 콘텐츠가 없습니다. LED 조명 동작에 대한 공식 문서를 참조하세요.)

표시 등	Status	표현된 의미
빨간불	On	수신기 카드 전원 공급은 정상입니다
	떨어져서	수신기 카드에 전원 공급이 없습니다
그린 라이트	On	수신자 카드 승인이 만료되었습니다.
	1Hz 깜박임(초당 1회 깜박임)	정상 작동, 이미지 데이터는 메인 채널에서 나옵니다.
	2Hz 깜빡임(0.5초 XNUMX회 깜빡임)	정상 동작, 이미지 데이터는 바이패스 채널에서 나옵니다(중복 모드)
	7Hz 점멸(0.15초 XNUMX회 점멸, 빠른 점멸)	수신기 카드가 부팅 모드에 있으며 이는 프로그램이 성공적으로 로드되지 않았음을 나타냅니다.
	0.2Hz 깜빡임 (5초간 XNUMX회 깜빡임, 느린 깜빡임)	네트워크 케이블이 분리되었거나 네트워크 연결이 없습니다.
	간헐적 깜빡임, 3번 빠르게 깜빡임, 그 후 0.5초 동안 검은색, 다시 3번 빠르게 깜빡임, 그 후 0.5초 동안 검은색, 이 주기를 반복	송신카드에 정상적으로 연결되었으나 송신카드 DVI에 신호입력이 없습니다

7. 전송 카드 표시등 상태(동기 시스템)

(제공된 콘텐츠가 없습니다. NovaStar 공식 LED 동작 차트를 참조하세요.)

표시 등	Status	의미
그린 라이트	일반 깜박임: 2.98Hz; 0.3S 간격으로 한 번 깜박임	FPGA가 정상적으로 작동하고 있습니다
	빠른 깜박임: 23.8Hz; 42mS 한 번 깜박임	부팅 화면
	느린 깜박임: 0.37Hz; 2.7초 간격으로 한 번 깜박임	화면 신호 없음, DVI 신호 없음
	항상 꺼짐	FPGA가 작동하지 않거나 FPGA가 만료되었습니다.
빨간불	항상에서	정상적으로 작동 중이며 전원 표시등으로 이해될 수 있습니다.
	빠른 깜박임: 20Hz; 50mS 한 번 깜박임	권한이 만료되어 녹색 표시등이 항상 꺼져 있습니다.

8. LCT Mars는 광 센서를 감지할 수 없습니다.

NovaStar LED 디스플레이 디버깅 문제 해결 가이드: 23가지 일반적인 문제 및 해결 방법 4

전송 카드의 USB 직렬 케이블이 제대로 연결되었는지 확인하세요.
조도 센서가 다기능 카드나 전송 상자에 올바르게 연결되었는지 확인하세요.
다기능 카드 인터페이스에서 직렬 포트나 네트워크 모드를 통해 센서가 추가되었는지 확인하세요.

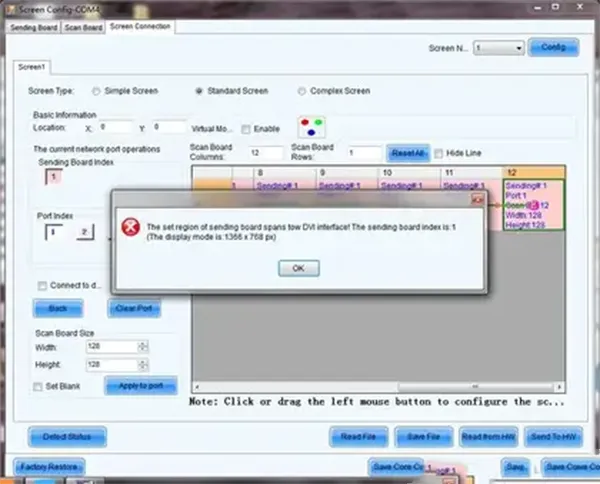

9. [DVI 신호 XNUMX개 교차] 화면 연결 중 프롬프트

이는 화면 해상도가 비디오 소스의 해상도를 초과한다는 의미입니다. 더 높은 해상도의 신호 소스를 사용하거나 확장 데스크톱 모드를 활성화해 보세요.
캐비닛 레이아웃에서 총 픽셀 수를 다시 한 번 확인하고 토폴로지 다이어그램에 올바르게 설정되었는지 확인하세요.

10. 여러 개의 전송 카드 백업이 효과가 없습니다.

화면 연결이 기본/백업 컨트롤러 구성과 일치하는지 확인하세요.

11. USB 직렬 포트가 연결되었지만 장치를 찾을 수 없음

NovaStar LED 디스플레이 디버깅 문제 해결 가이드: 23가지 일반적인 문제 및 해결 방법 5

USB 드라이버가 제대로 설치되었는지 확인하세요.
제어 PC의 다른 USB 포트를 사용해 보세요.
컴퓨터에서 해당 직렬 포트를 활성화하세요.

12. 신호가 끊어지면 화면이 정지되거나 기본 이미지가 표시됩니다.

도구 > 미리 저장된 이미지 설정으로 이동하여 연결이 끊어졌을 때 화면에 표시될 내용을 구성합니다.

13. 컴퓨터가 송신 박스에 연결한 후 DVI 신호를 자동으로 복제하지 않음

NovaStar LED 디스플레이 디버깅 문제 해결 가이드: 23가지 일반적인 문제 및 해결 방법 6

그래픽 카드 드라이버가 설치되었는지 확인하세요.
Windows XP에서는 드라이버를 설치한 후 NVIDIA 또는 CCC 제어판을 열어 디스플레이 복제를 수동으로 구성합니다.
Windows 7 이상에서는 장치가 연결되면 DVI 복제가 자동으로 이루어집니다.

14. 스마트 설정을 올바르게 했더라도 마우스 움직임에 따라 화면 이미지가 이동합니다.

NovaStar LED 디스플레이 디버깅 문제 해결 가이드: 23가지 일반적인 문제 및 해결 방법 7

전송 카드 해상도가 전송 카드 페이지에 있는 그래픽 카드 해상도와 일치하거나 매우 유사한지 확인하세요.

15. FPGA 업데이트 후 송신 및 수신 카드에 영향 없음

보내는 카드와 받는 카드의 모델 번호를 다시 한번 확인하세요.
업그레이드하기 전에 DATA 목록에서 올바른 펌웨어 패키지를 선택했는지 확인하세요.

16. 스마트 설정 중 모듈 디스플레이 변경 없음

모든 모듈 매개변수가 올바르게 설정되었는지 확인하세요.
- 데이터 유형: 직렬 또는 병렬 드라이브.
- 칩 유형: 실제 LED 모듈과 일치합니다.
- OE 극성: 높음 또는 낮음 활성, 일반적으로 기본값입니다.
- 모듈 유형: 정규 또는 비정규.
- 픽셀 수: 모듈 크기에 따라 설정됩니다.
- 데이터 그룹: 알 수 없는 경우 "알 수 없음"을 선택하세요.
- 행 디코딩: 74HC138, 정적 또는 직접 중에서 선택하세요.
- 스캔 모드: 실제 스캔 구성과 일치하거나 "알 수 없음"으로 설정합니다.
- 수신카드 로드 모듈: 일반적으로 1행 × 1열.
- 캐스케이드 방향: 실제 배선을 기준으로 설정합니다.
